Rosario Pararrayos. Protección contra descargas atmosféricas

  • Diseños de Sistemas de Protección Contra Rayos (SPCR)
  • Descargas atmoséricas
  • Asesoramiento en protecciones contra rayos
  • Análisis del estado del sistema de PAT de instalaciones y de sistemas de protección contra rayos (SPCR)
  • Medición de resistencia de Puesta A Tierra en jabalinas y sistema de aterramiento para SPCR
  • Seguridad Eléctrica
  • Medición de resistividad del suelo (cálculo de sistemas de PAT)
  • Medición y Verificación del estado de aislación de conductores
  • Verificación de varistores y descargadores por sobretensión
  • Comprobación de la continuidad eléctrica en sistemas de PAT

Proyectos de Pararrayos (SPCR)

Para realizar un proyecto de SPCR es necesario contar con la siguiente información:

  • Planos de las estructuras a proteger (vista en planta y en alzada)
  • Tipo de material en el techo (chapa / hormigón / etc.)
  • Contenido dentro de las estructuras (local con combustibles, equipamiento, etc.)
  • Instalaciones involucradas (gas, electricidad, teléfono)

Un pararrayos tiene un radio de protección (en nivel de seguridad máximo) de unos 20m. La altura máxima de un captor simple en principio no debería superar dicha altura. Si por condiciones de diseño se superan los 20m, son necesarias algunas instalaciones adicionales para conservar el nivel de seguridad.

El volúmen protegido por un SPCR depende de modelos probabilisticos que aseguran una eficiencia contra rayos cercana al 99,5%. Si es aceptable una eficiencia menor, se amplía el radio de protección y viceversa.

Alcance. Influencia de un SPCR en los alrededores

    Es común la creencia de que un pararrayos atrae mayor cantidad de rayos que si no estuviera. Esta creencia es incorrecta. Los modelos estadisticos realizados sobre casos reales demuestran las siguientes afirmaciones:

    • Un pararrayos no tiene mayor influencia que un radio de 60 metros (corresponde al nivel de protección mas bajo indicado por las normas)
    • Por fuera de los 60m, no hay ni mayor ni menor probabilidades de rayos con la instalación de un captor.
    • Si el rayo iba a caer dentro del radio de acción, lo que hace un SPCR (bien diseñado!) es CONDUCIRLO EN FORMA SEGURA PARA QUE DESCARGUE A TIERRA SIN CONSECUENCIAS ADVERSAS
    • La instalación de un pararrayos no aumenta la cantidad de rayos por año en un determinada zona ( el nivel ceráunico se mantiene constante).

En líneas generales, el volumen de protección definido por un captor es un cono cuyo vértice superior coincide con el captor y su ángulo es determinado por el eficiencia necesaria para la aplicación.

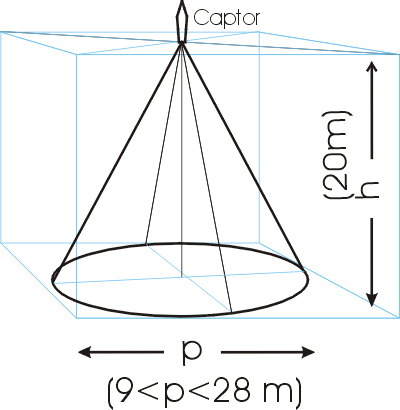

En el siguiente gráfico de ejemplo vemos un captor de 20m de altura protegiendo a nivel del suelo un radio "p" que varía entre 9 y 28 metros según el nivel de eficiencia de diseño.

Volúmen protegido por un captor de 20m
