Las pruebas de aislación eléctrica proveen un medio fehaciente
para comprobar los requerimientos de corriente de protección
catódica. Se trata de una inspección o ensayo no destructivo
que proporciona un índice para establecer la adecuada instalación
del revestimiento exterior de una estructura metálica enterrada.

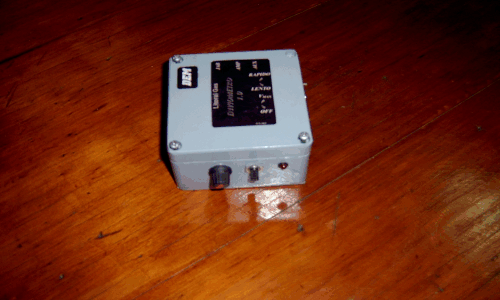

Manual del usuario
Enviómetro 1.0
Requerimientos establecidos por Gas del estado:
Según Gas del Estado se establecía:
Potencial
con envío (Von): en el instante inmediatamente posterior
a la conmutación.
Potencial
sin envío (Voff): en un punto dado en el momento que no circula
corriente.
(
V): No inferior a 0.5v
Llave
temporizada: Elemento que permite la conexión y desconexión de
la corriente de envío, en periodos iguales, cuya duración se regulará
entre los 5 y 10 segundos.
Prestaciones del equipo de envío de corriente (ENVIÓMETRO 1.0)
·
Alimentación interna 9v o externa 12V
·
Salida 1-10 seg., con igual período on off
·
Posibilidad de ciclado con ciclo de trabajo 4-1
·
Diodos de salida configurables mediante jumper.
·
Rango de tensión entre 0 y 4.5v asegurado, utilizando
fuente estabilizada en tensión (depende del estado de batería y de
la corriente de salida, se puede lograr hasta 10v con alimentación
de 12v)
·
Salida NMOS
·
Salida RELE
·
Salida auxiliar funciona como interruptor controlado
para 0-220 v DC/AC (configurando jumpers)
·
Salida de corriente máxima asegurada de 1.5A
·
Protección contra cortocircuitos
·
Bajo consumo de baterías utilizando NMOS
·
Diseño optimizado para minimizar gasto de batería en
modo relé
2- Funcionamiento básico

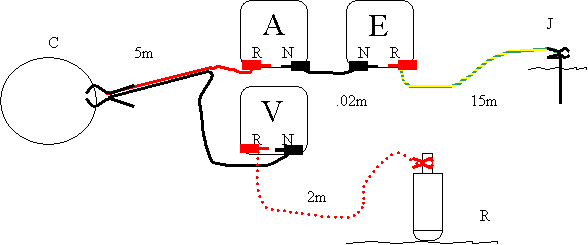

Se conecta el circuito según el diagrama siguiente
Se enciende el circuito y se regula ta tensión de salida
con la perilla de la izquierda. Si se desea modificar la velocidad de
ciclado, se utiliza la perilla de la derecha para aumentar o disminuir
la velocidad de ciclado.
Para
usuarios avanzados se incluyen prestaciones adicionales mediante la
configuración adecuada de los puentes o jumpers.
|
# JUMPER
|
ON
|
OFF
|
inical
|
|
1
|
Ton=Toff
|
4 Ton=Toff
|
ON
|
|
2
|
CICLA RELE
|
NO CICLA RELE
|
OFF
|
|
3
|
PUENTEA DIODOS DE SALIDA
|
DIODOS CONECTADOS A LA SALIDA
|
OFF
|
|
4
|
FUENTE REGULADA
|
Desconecta salida para utilizar
AUXILIAR
|
ON
|
|
5
|
PUENTEA MOS SALIDA
|
SALIDA MOS
|
OFF
|
Precaución: para utilizar la salida auxiliar con una
fuente externa es necesario desconectar el jumper 4 (de lo contrario
se podría dañar el circuito). Con esto se desvincula la fuente regulada
de la salida, pudiendo utilizar el relé como un interruptor controlado
(entrada y salida a puentear aislados del circuito de control).
Ejp:
JP2=OFF, JP5=OFF SALIDA NMOS
JP2=ON, JP5=ON SALIDA RELE.

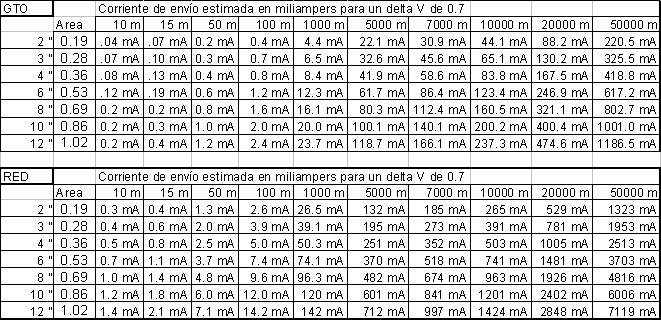

4- Corriente máxima estimada de envío de corriente
Esta corriente
está calculada para un V de 700mV
ejp:ON=1500mV; OFF=800mV.
Para gasoductos
la densidad de corriente máxima es de 10uA
Para redes
la densidad de corriente máxima es de 60uA
La Fórmula
a aplicar es
I: corriente
de envío
Vpp=S(DVi*DLi)/(2*L)
Vi=
VON-VOFF medido en cada tramo i
Li:
Longitud del tramo (Progresiva(i+1) – Progresiva(i)
)
L=
Li
VON:
el máximo valor (apenas después que conmuta)
VOFF:
el mínimo valor
Para lograr altas
corrientes (2Ampers) se necesita una muy buena puesta a tierra. Por
ejemplo, con 12 jabalinas de 50cm se podría conseguir (pampa
húmeda) una resistencia de 2.5
lo que implicarían 5 voltios de caída en la jabalina
y restan 2 voltios para aplicar a la cañería.(usar batería externa 12V)
Gasoductos 1 jabalina de 30cm cada 2km de 6” o por
cada 1 km de 12”
Redes: 1 jabalina de 30cm cada 300m de 6”.
7- Funcionamiento con alimentación externa

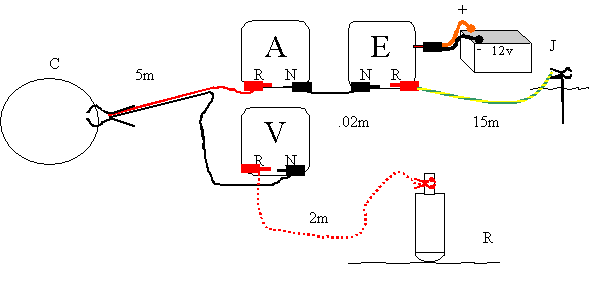

Se conecta el circuito según el diagrama siguiente
Se enciende el circuito y se regula la tensión de salida
con la perilla de la izquierda. Si se desea modificar la velocidad de
ciclado, se utiliza la perilla de la derecha para aumentar o disminuir
la velocidad de ciclado.
Ejemplo:
Para gasoducto 30”, 30km, resulta una
necesidad máxima de corriente de 200mA*30”/10”*30km/10km=200mA*6=1.2A
(según tabla anterior, calculando 10uA de densidad de corriente máxima
admitida por la distribuidora )
Con una batería de 12V se necesitaría una resistencia
de tierra de (12v-3v-2v)/1.2A è RJAB< 5.8W
(esta resistencia se puede llegar a conseguir con 2 o 3 jabalinas de
1,5m en paralelo, separadas por lo menos 1.5m entre sí)
8- Funcionamiento con alimentación externa y salida auxiliar

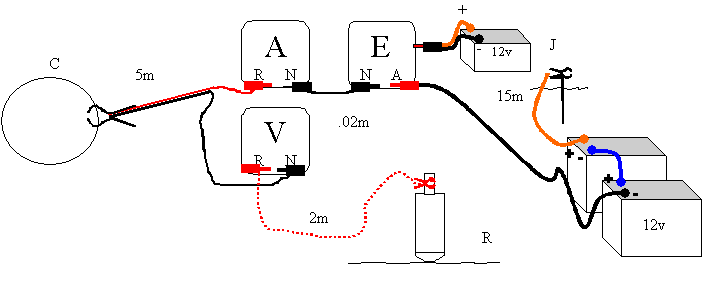

Se conecta el circuito según el diagrama siguiente
Ejemplo 2:
Cuando se necesitan corrientes aún mas altas, se puede
usar el relé externo para ciclar mas de una batería con el esquema
indicado (menos jabalinas necesarias para una corriente). En este
caso la tensión en el caño se regula enterrando mas o menos longitud
de jabalinas.
